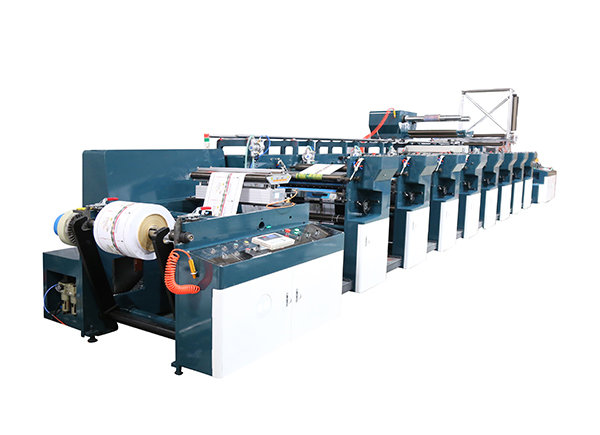

全伺服八色花瓣式柔版印刷机

一、基本特点

1、放卷单元

• 放卷气刹+电气比例阀+自动恒张力控制系统

• 液压上下料

• 断纸停机装置

• 配备充气枪

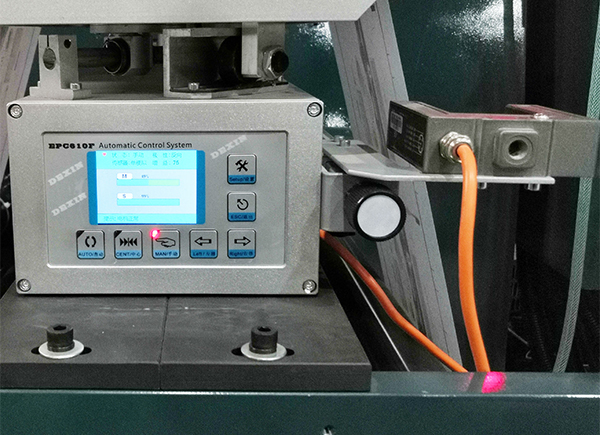

2、自动纠偏系统

• 配备接纸台

• 导纸辊采用高硬度阳极化处理

• 采用滚珠丝杠电动执行器

• 采用超声波传感器进行纠偏传递感应

• 纸幅运动时出现微小偏移时，系统可连续精确修正

• 检测方式：检边

• 纠偏精度：±0.12mm

3、进/出纸系统

• 双压胶辊合压送纸

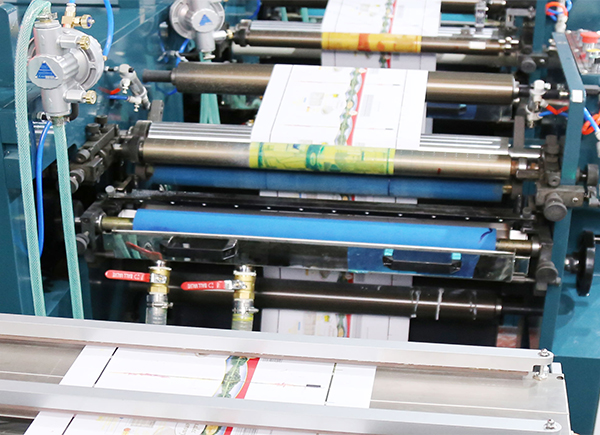

4、印刷色组

• 网辊、版辊气动离合压

• 陶瓷网线辊，1色1条（由客户确定网线数）

• 铝材版辊，1色2条（齿数由客户确定）

• 网辊和刮墨刀如有更换无需重新调节压力

• 不锈钢墨盒

• 版辊压力稳定，换辊快速

• 自动清洁印版功能：每次停机时网辊离压后，版辊继续转动1.5秒将印版上的油墨转移到纸张上，保持印版清洁。

• 网辊自转功能：每次停机时网辊会自动运转，防止油墨在网辊表面干固，造成网穴堵塞。

• 三辊齿轮：cp1/8，材质为20CrMnTi ，具有高耐磨使用寿命长的特点

• 网辊、版辊、底辊的全跳动：≤0.03mm

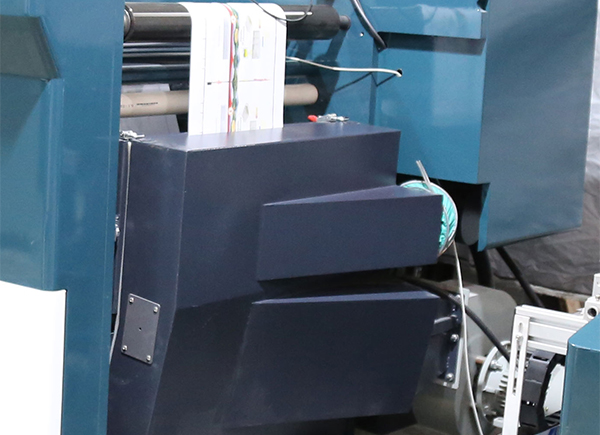

5、干燥系统

• 印刷单元红外线短波IR灯管加热烘干

• 印刷单元自然风吹送组合（包括抽吹气风机），进排风量可调

• 印刷单元外置封闭式进排风一体电加热干燥烘箱（高速开机做补充热源）

6、同步频闪彩色检测单元

• 对印刷过程的印刷品进行实时图像拍摄检测，可左右横向移动

• 可横纵向设定检测位置

• 可对检测图像进行放大，定位观察

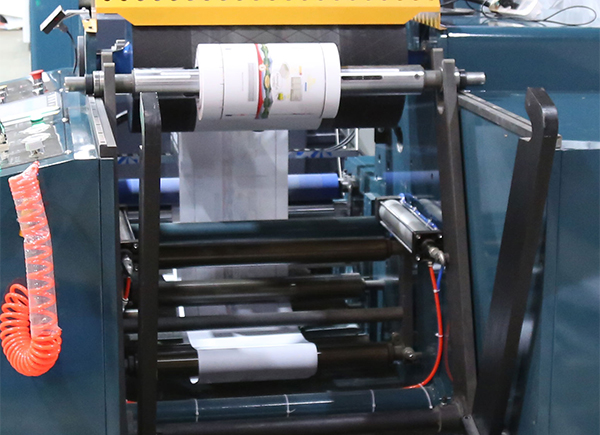

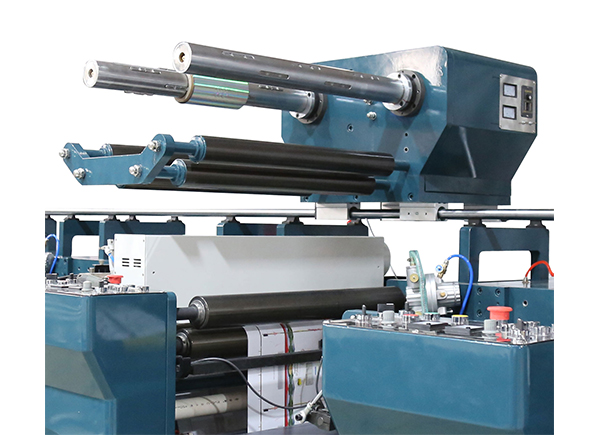

7、收卷单元

• 收卷靠背式中心表面收卷

• 液压上下料

• 配备充气枪

8、预置产量完成自动停机功能

9、可实现多点调速功能

10、触摸屏控制

11、自动贴版机

技术参数

印刷速度10-150米/分钟

有效印刷宽幅：650mm

有效印刷周长：247.5-800mm

套位精度：±0.15mm

放卷直径：1200mm 收卷直径：1200mm
